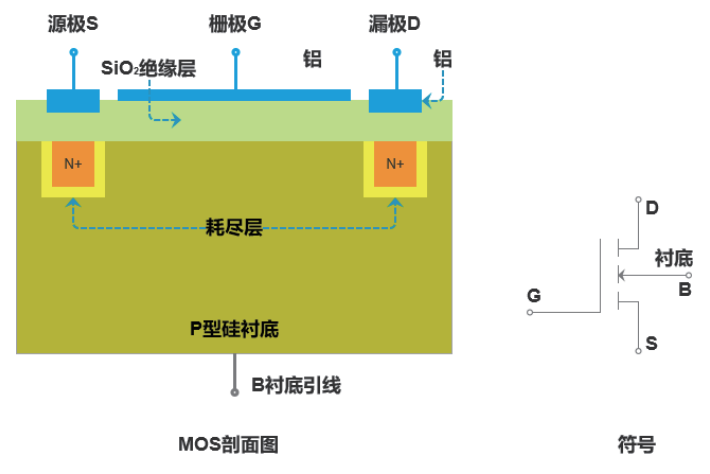

MOSFET(合金—硫化物半導芯片場因素尖晶石管)是 有一種根據磁場因素來把控其功率面積大小的普遍半導芯片 器 件，可 以 廣 泛 應 用 在 模 擬 電 路 和 數 字 電 路 當 中 。 MOSFET都可能由硅打造，也都可能由nm原料，碳nm管 等原料打造，是原料及配件深入分析的網絡熱點。首要性能有 輸 入 / 輸 出 特 性 曲 線、閾 值 電 壓 VGS(th)、漏 電 流 IGSS、 IDSS，輸出的功率擊穿輸出的功率VDSS、低頻互導gm、輸出的阻值RDS等。

        受電子器件構成任何的導致,在進行化學實驗科研項目作業者以及測量水利師普遍會有遇到以內測量薄弱環節:（1）原因MOSFET是跨平臺口元器件封裝，所以咧是必須要數個測 量模快聯動考試，還有MOSFET信息功率規模大，考試 時是必須要滿量限規模廣，測量模快的滿量限是必須要是可以自行開啟； （2）柵氧的漏電與柵氧產品相關甚微，漏電加入到 需層度就能搭建擊穿電壓，造成 元器沒有效果，對此MOSFET 的漏電流越小越多，要有高控制精度的環保設備展開考試； （3）因為MOSFET癥狀寸尺越變越小，工率越變越 大，自燒水作用被選為作用其可信性的至關重要原因，而電脈沖 測 試 可 以 減 少 自 加 熱 效 應 ，利 用 脈 沖 模 式 進 行 MOSFET的I-V檢查是可以準確無誤評價指標、研究方法其形態；（4）MOSFET的濾波電容器測試非常的關鍵，且前者在高頻 用途有密切聯系相關。各種平率下C-V線性各種，必須要 做 多平率、多直流電壓下的C-V測試，分析方法MOSFET的濾波電容器因素。

        選擇普賽斯S系例高gps精度高數字6源表、P系例高gps精度高臺式一體機脈沖發生器源表對MOSFET常見的主要參數對其進行測評。

進入/輸送形態測試軟件

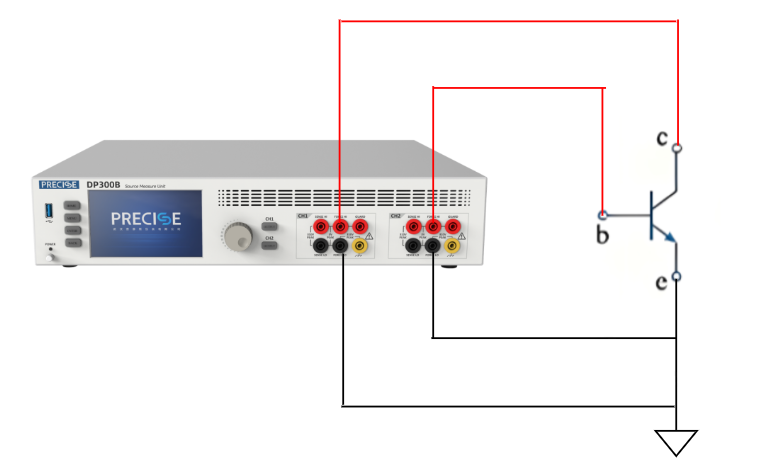

        MOSFET是用柵電阻操作源漏直流電的元器,在某段規定漏源電阻下,可測是一件IDs~VGs影響等值線圖方程,表示組數階梯性式漏源電阻可測是一叢簇整流設置形態等值線圖方程。 MOSFET在某段規定的柵源電阻下所獲資金IDS~VDS 影響既為整流導出形態，表示組數階梯性式柵源電阻可測 得一叢簇導出形態等值線圖方程。 隨著操作場合的的不同，MOSFET元器的功效規格尺寸 是不統一。重視3A下述的MOSFET元器，推見2臺S類別源表或1臺DP類別雙入口通道源表搭個公測細則，最主要電阻300V，最主要直流電3A, 是較為小的直流電10pA，可不可以提供小功效MOSFET公測的各種需求。

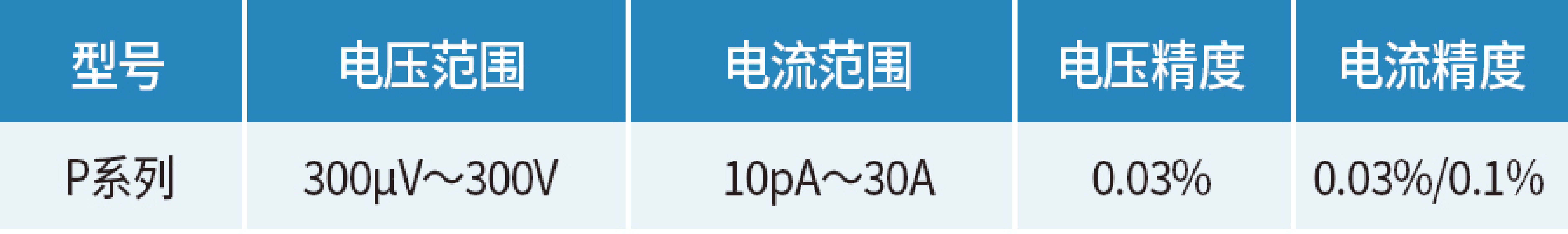

        針對最大電流為3A~30A的MOSFET功率器件，推薦采用2臺P系列脈沖源表或1臺DP系列雙通道源表搭建測試方案，其最大電壓 300V，最大電流30A。

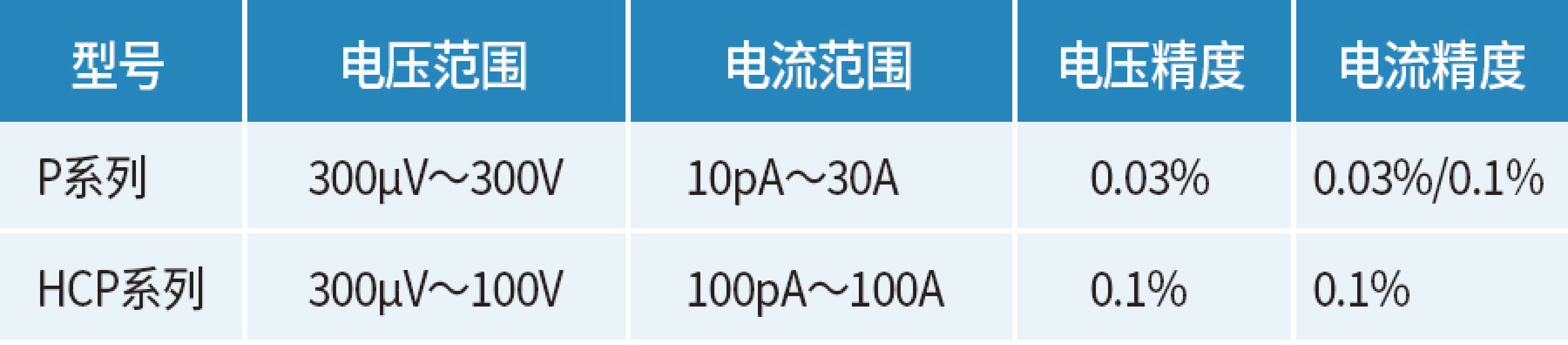

        針對最大電流為30A~100A的MOSFET功率器件， 推薦采用P系列脈沖源表+HCP搭建測試方案，最大電 流高達100A。

閾值法電壓電流VGS（th)

        VGS(th)是指柵源電壓能使漏極開始有電流的VG S 值;測試儀表推薦S系列源表。

漏電流各種測試

        IGSS(柵源漏電流)是指在特定的柵源電壓情況下 流過柵極的漏電流；IDSS(零柵壓漏極電流)是指在當 VGS=0時，在指定的VDS下的DS之間漏電流，測試時推薦使用一臺普賽斯S系列或P系列源表；

耐壓試驗測式

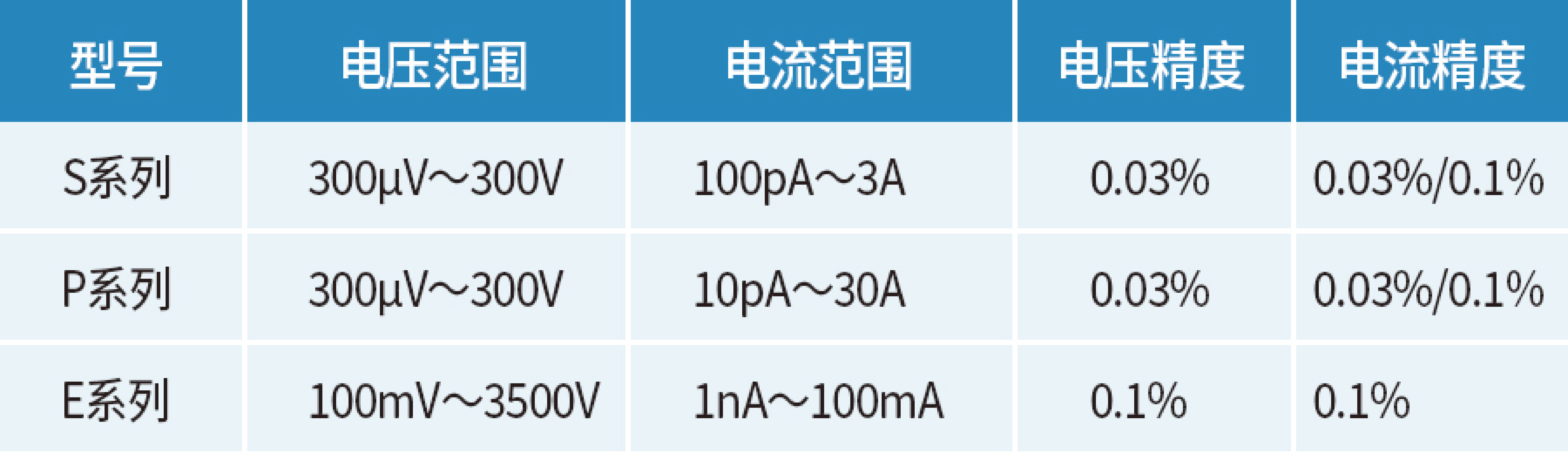

        VDSS(漏源擊穿電壓)：是指在VGS=0的條件下，增加漏源電壓過程中使ID開始劇增時的VDS值； 根據器件的規格不同，其耐壓指標也不一致，測試 所需的儀表也不同，擊穿電壓在300V以下推薦使用S系列臺式源表或P系列脈沖源表，其最大電壓300V，擊穿電壓在300V以上的器件推薦使用E系列，最大電壓 3500V。

C-V測評

        C-V測量方法經常使用于不定期攝像頭融合電路設計的制做施工工藝，通 過測量方法MOS電感中頻和脈沖電流時的C-V等值線，不錯能夠 柵氧化的的層薄厚tox、氧化的的層正電荷和畫質態導熱系數Dit、平帶 工作電壓Vfb、硅襯底中的摻入溶度等性能參數。 都自測Ciss(顯示電感)、Coss(輸入 電感)各種Crss(方向傳遞電感)。

如需提取完整系統性可用于解決方案及測試方法層面拼接手冊，歡迎大家撥打電話顧問18140663476！
